消防产品防护等级和防爆标志基本知识

来源:admin 发布时间:2017-12-26 13:14:38 浏览:

 相信消防同行都知道很多的消防产品说明书里会写明该产品防护等级IP65”“防爆标准ExdⅡCT6”,很多特定场所在安装消防产品时对产品的防护等级以及防爆都有相应的要求。那么消防产品的防护防爆到底是什么样的标准定义呢?下面消防百事通就为大家来科普一下。

  一、防护等级

  IPIngress Protection的缩写,IP等级是针对电气设备外壳对异物侵入的防护等级,如:防爆电器,防水防尘电器,来源是国际电工委员会的标准IEC60529

  防护等级多以IP后跟随两个数字来表述,数字用来明确防护的等级。

  第一个数字表明设备抗微尘的范围,或者是人们在密封环境中免受危害的程度。代表防止固体异物进入的等级,最高级别是6

  第二个数字表明设备防水的程度。代表防止进水的等级,最高级别是8

  防尘等级IPXX(第一个X表示)

  0:没有保护

  1:防止大的固体侵入

  2:防止中等大小的固体侵入

  3:防止小固体进入侵入

  4:防止物体大于1mm的固体进入

  5:防止有害的粉尘堆积

  6:完全防止粉尘进入

  防水等级IPXX(第二个X表示)

  0:没有保护

  1:水滴滴入到外壳无影响

  2:当外壳倾斜到15度时,水滴滴入到外壳无影响

  3:水或雨水从60度角落到外壳上无影响

  4:液体由任何方向泼到外壳没有伤害影响

  5:用水冲洗无任何伤害

  6:可用于船舱内的环境

  7:可于短时间内耐浸水(1m

  8:于一定压力下长时间浸水

  例如某款产品防护等级IP66,意味着该款产品可以完全防止粉尘进入,可用于船舱内的环境。

  二、防爆标志

  防爆标志是指用于描述防爆电气设备的防爆等级、温度组别、防爆型式以及所适用区域的标识。

  1、防爆型式

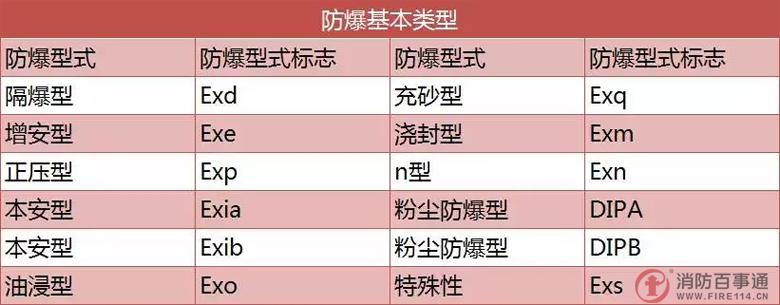

  据所采取的防爆措施,可把防爆电气设备分为隔爆型、增安型、本质安全型、正压型、油浸型、充砂型、浇封型、n型、特殊型、粉尘防爆型等。它们的标识如下表所示



  名词解释

  隔爆型电气设备(d):是指把能点燃爆炸性混合物的部件封闭在一个外壳内,该外壳能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆的电气设备。

  增安型电气设备(e):正常运行条件下,不会产生点燃爆炸性混合物的火花或危险温度,并在结构上采取措施,提高其安全程度,以避免在正常和规定过载条件下出现点燃现象的电气设备。

  本质安全型电气设备(i):在正常运行或在标准试验条件下所产生的火花或热效应均不能点燃爆炸性混合物的电气设备。

  无火花型电气设备(n):在正常运行条件下不产生电弧或火花,也不产生能够点燃周围爆炸性混合物的高温表面或灼热点,且一般不会发生有点燃作用的故障的电气设备。

  防爆特殊型(s):电气设备或部件采用GB3836未包括的防爆型式时,由主管部门制订暂行规定。送劳动人事部备案,并经指定的鉴定单位检验后,按特殊电气设备s型处置。

  2、设备类别

  爆炸性气体环境用电气设备分为:

  I类:煤矿井下用电气设备;

  II类:除煤矿外的其他爆炸性气体环境用电气设备;

  II类隔爆型“d”和本质安全型“i”电气设备又分为IIAIIB、和IIC类;

  可燃性粉尘环境用电气设备分为:

  A型尘密设备;B型尘密设备;A型防尘设备;B型防尘设备。

  3、气体组别

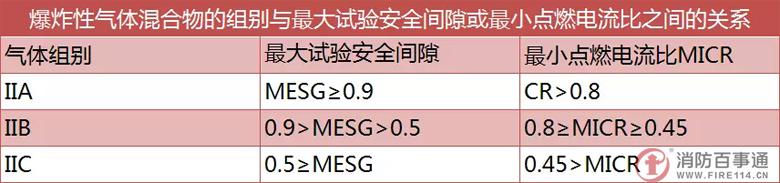

  爆炸性气体混合物的传爆能力,标志着其爆炸危险程度的高低,爆炸性混合物的传爆能力越大,其危险性越高。爆炸性混合物的传爆能力可用最大试验安全间隙表示。同时,爆炸性气体、液体蒸气、薄雾被点燃的难易程度也标志着其爆炸危险程度的高低,它用最小点燃电流比表示。II类隔爆型电气设备或本质安全型电气设备,按其适用于爆炸性气体混合物的最大试验安全间隙或最小点燃电流比,进一步分为IIAIIBIIC类。如下表所示:



  4、温度组别

  爆炸性气体混合物的引燃温度是能被点燃的温度极限值。

  电气设备按其最高表面温度分为T1T6组,使得对应的T1T6组的电气设备的最高表面温度不能超过对应的温度组别的允许值。温度组别、设备表面温度和可燃性气体或蒸气的引燃温度之间的关系如下表所示。



  例如某一产品防爆标志为ExdIIBT4,代表该产品型式为隔爆型,是使用在II类场所的IIB()别,爆炸性气体的引燃温度为T4的组别。

  三、区域划分

  危险场所区域划分

  危险场所区域的含义,是对该地区实际存在危险可能性的量度,由此规定其可适用的防爆型式。国际电工委员会/欧洲电工委员会划分的防爆区域为:

  0区:连续地存在危险性大于1000小时/每年的区域;

  1区:断续地存在危险性10~1000小时/每年的区域;

  2区:事故状态下存在的危险性0.1~10小时/每年的区域;

  中国划分的有效区域和以上相同。

  四、适用性

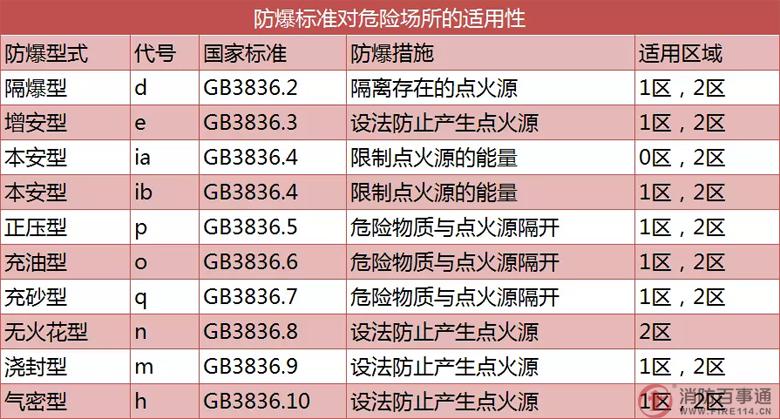

防爆标准对危险场所的适用性
