消防百事通教你秒看消防图纸!

来源:admin 发布时间:2017-11-27 11:00:49 浏览:

 消防图纸大致分消防水、消防电、还有气体消防;不管是什么,任何一份图纸,都要先看设计说明、图例;设计说明是图纸的提纲,读懂它能把握设计意图、内容等;不同的设计可能图例不一样;然后是系统图他是一本书的目录,读懂它就知道他整个系统的工作状态及连接方式;最后才是平面图,他事实是对系统图的进一步细化,表明设备的安装方式、位置及连接方式等。读图时平面图与系统图要进行对照,用以将整个系统联系起来。

  如何看懂消防图纸?

  消防工程图首先要仔细看清楚总平面图,各建筑要分清楚,再看清楚前面的图纸设计说明和图例,其中有各种符号标示,然后看系统图,这是相对比较难的,多花点时间就行,最后各层消防平面图就自然而然能看下去了,看不明白或矛盾的地方,可以翻阅同工程的建筑和装潢、空调图,整体框架是一致的,看清楚仔细分析,应该能快速看明白了。

  1、消防工程图纸一般分给排水(自动喷淋、消火栓、气体灭火)和电气(火灾自动报警),有的建设方也会让消防公司来做防排烟部分。

  2、消防预算根据专业分类,特定的设备安装费用在消防安装定额里都能找到,比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等,其它通用部分就套相应专业定额,比如消火栓管道安装套给排水管道定额,泵房的管道安装套工业管道定额,消防泵的安装套机械设备安装定额,阀门法兰安装套工业管道定额,报警部分的线管安装套电气安装定额等等。

  3、材料的算法:设备数量按图数就行了,管道,线管也要靠自己来完善。

  消防图纸中电气线路怎么看?

  根据系统图结全平面图来每层管线走向,一般先找到进水点,再按系统管线的布置来找每一层平面图的具体位置。一般系统图只是为了表示管线怎样连接和用什么规格,主要是平面图电气的回路主要是看线的标识,如某消防广播总线:标识为采用2xZRBV-1.5mm²线,意思为2根1.5平方铜芯阻燃聚氯乙烯绝缘电线(ZRBV),由两根线组成回路,在系统图上只画一根线表示,计算线长度时,要以两根算。而消防电话总线:采用ZRRVVP-2x1.0mm²线,意思为一根阻燃屏蔽双绞线电缆,面积为2*1平方,在系统图上示意也是一根线表示,计算长度时,按一根计。

  一般线缆字母前面的数字表示根数,后面的表示一根线缆由几芯组成,如上面的2*1mm²,表示由两芯1mm²导线组成一根线缆。电缆的符号标识还有很多,如,(ZR阻燃),(NH耐火),(WDZ低烟无卤)等,不同标识价格不同,作用也不同,楼主最好查一些这些专业方面的书,弄清电缆的标识意义,这样看图纸才不会搞错。

  在消防图纸中XL、WL、TL、JL、FL、PL、GL、NL是什么意思?

  在消防图纸中,XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管(排粪立管)、PL代表排水立管(或GL)、NL代表空调凝结水立管。

  例如:XL-1、XL-2、XL-3是指第几条的意思。

  例如:XL代表的意思是X代表消防,L代表立管,以此类推WL,W代表污水,L代表立管,假如图纸上标识着XL-45标识编号45的消防立管。

  附1:消防工程基本图形符号及工程图例

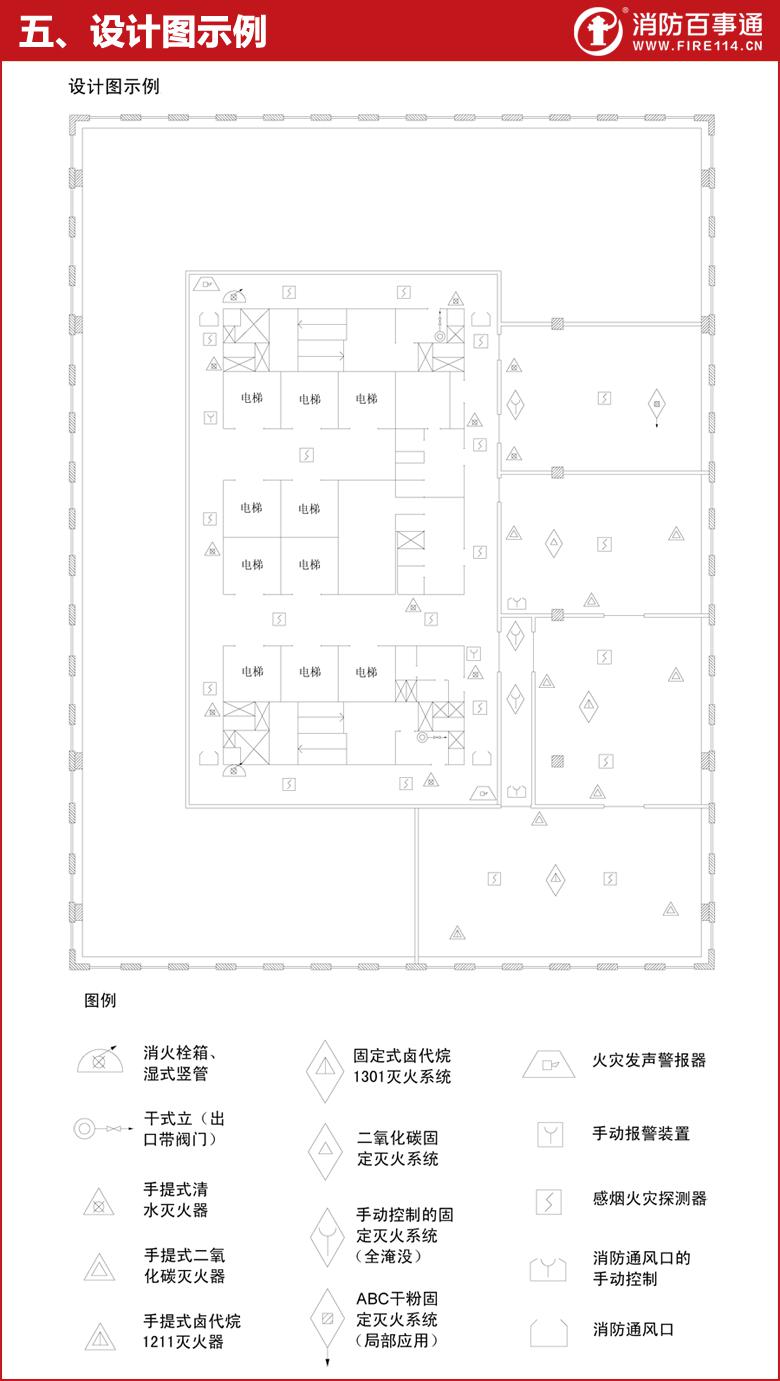

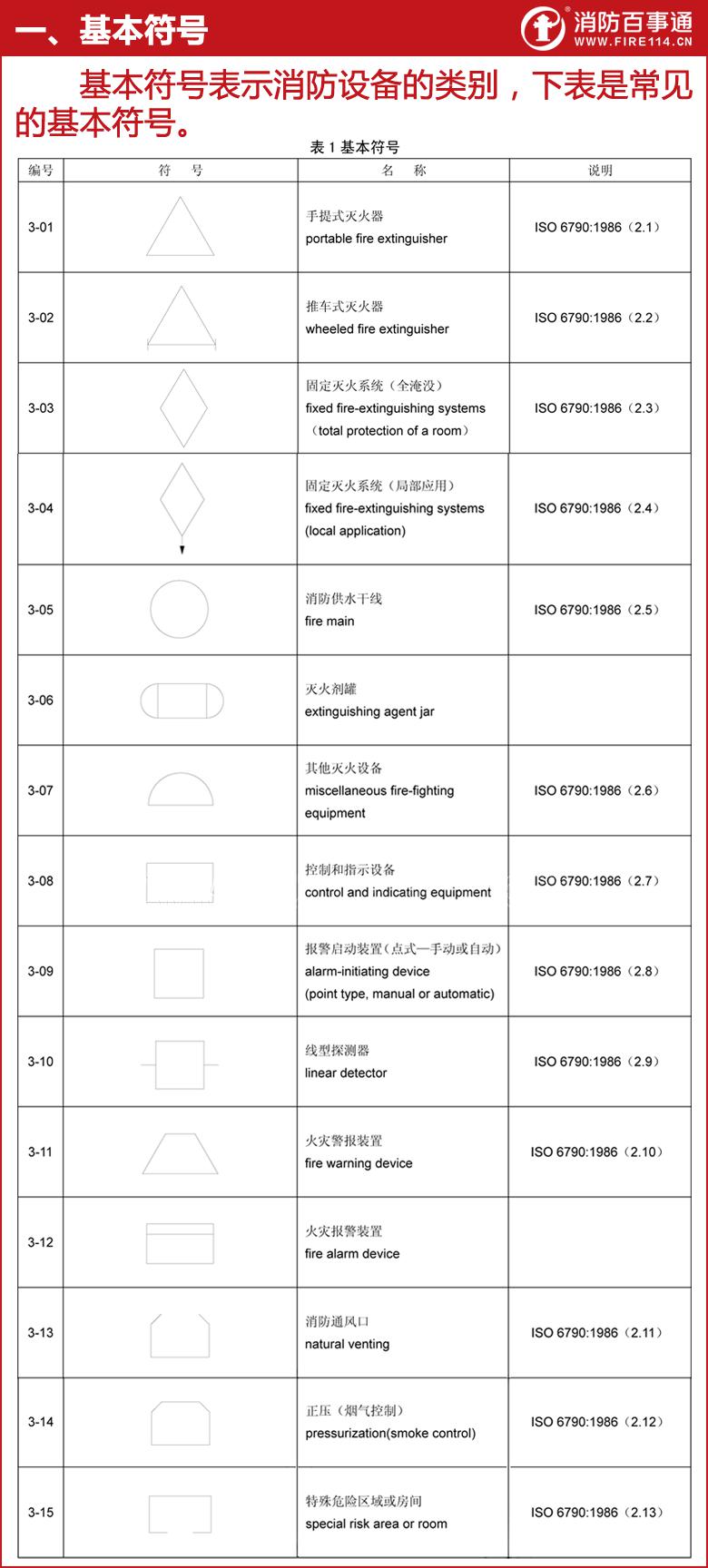

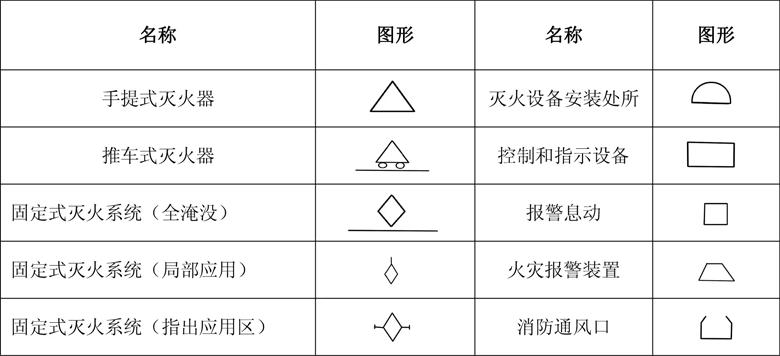

  消防工程基本图形符号

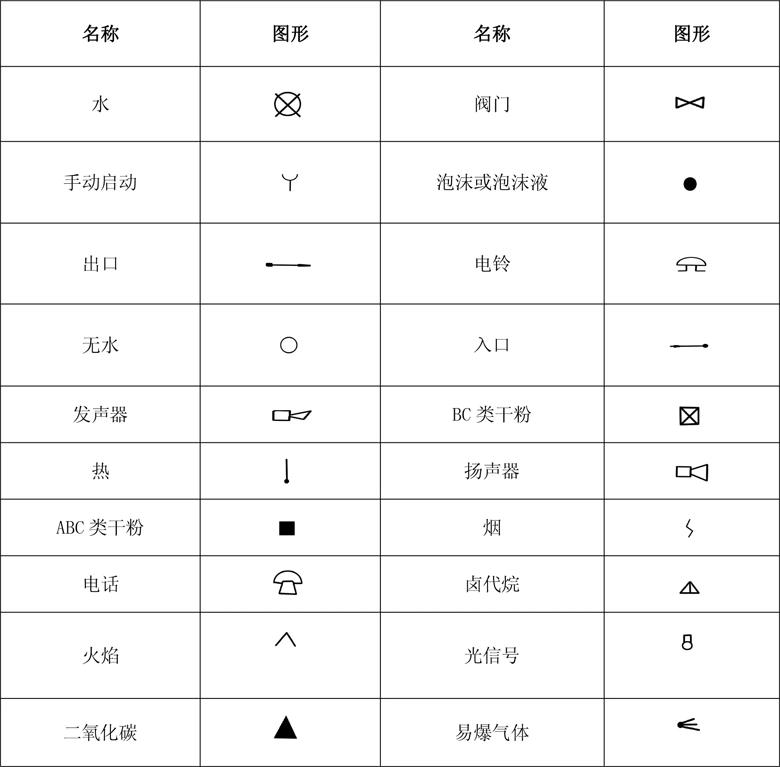

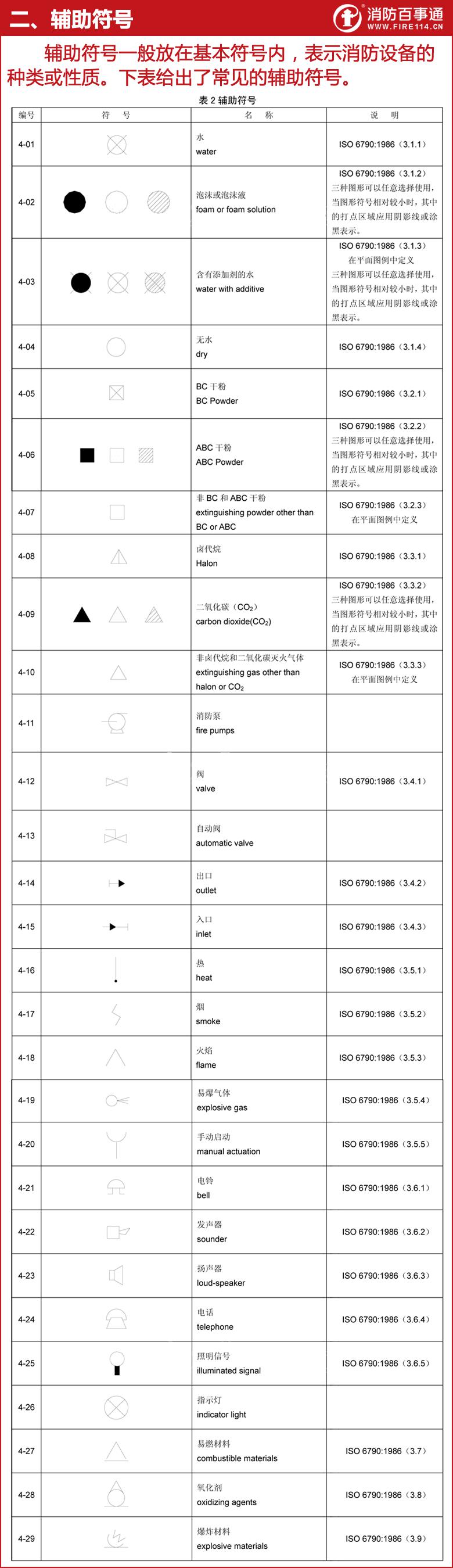

  1、消防工程辅助符号

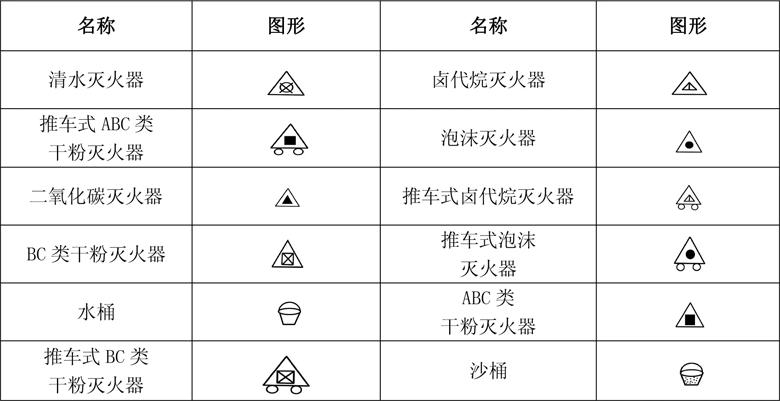

  2、消防工程灭火器符号

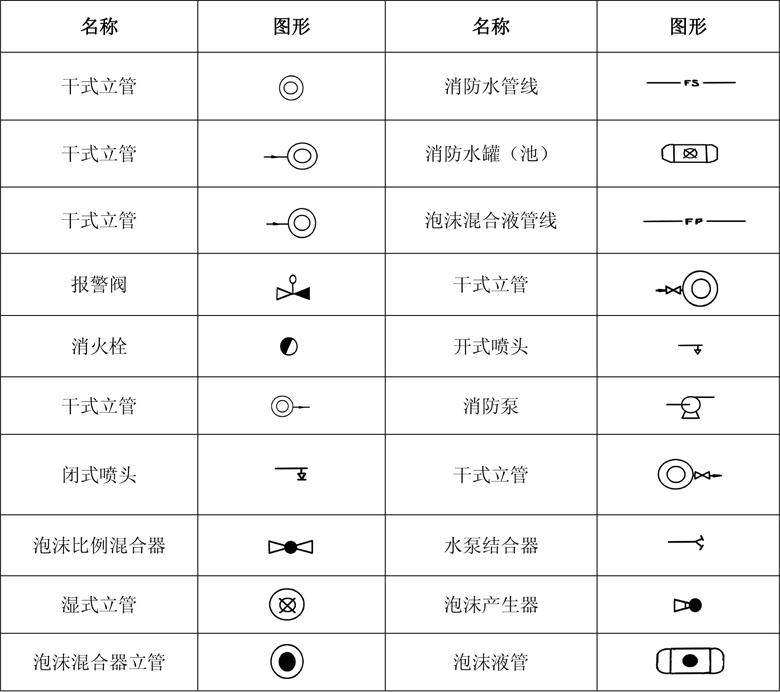

  3、消防管路及配件符号

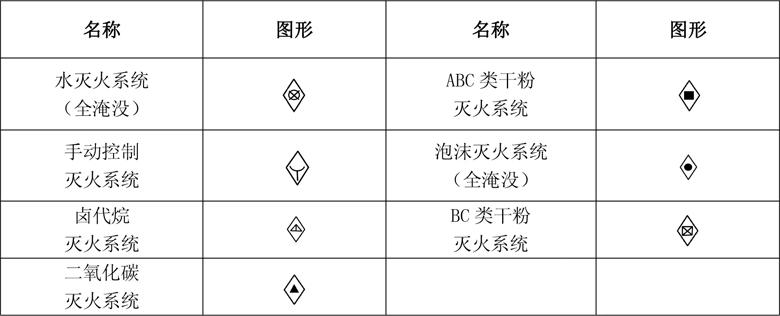

  4、消防工程固定灭火器系统符号

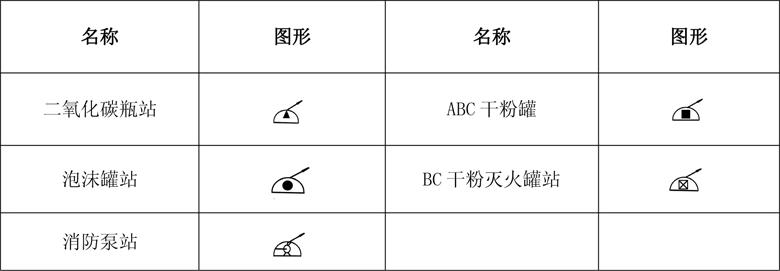

 5、消防工程灭火设备安装处符号

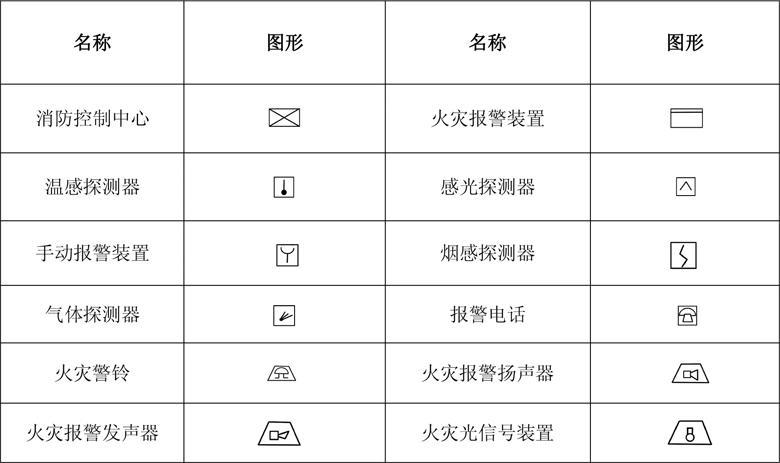

  6、消防工程自动报警设备符号

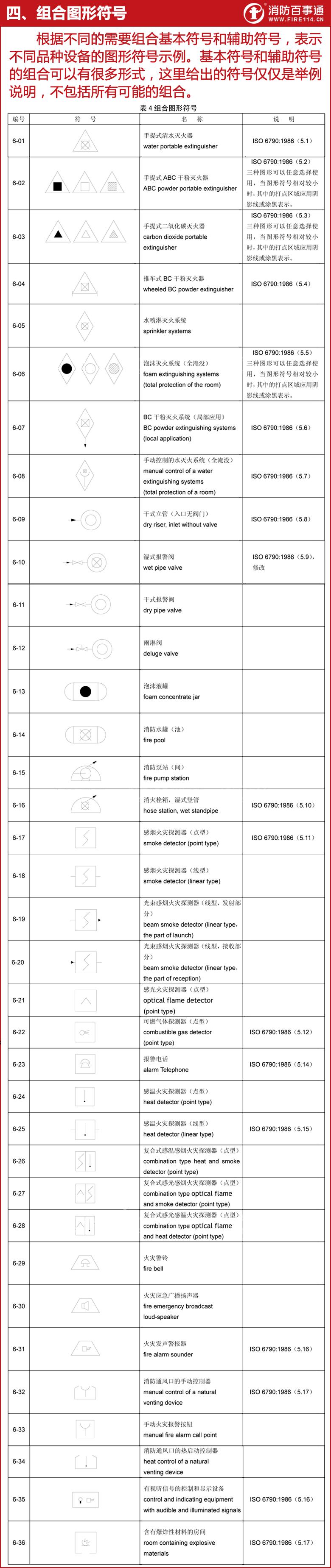

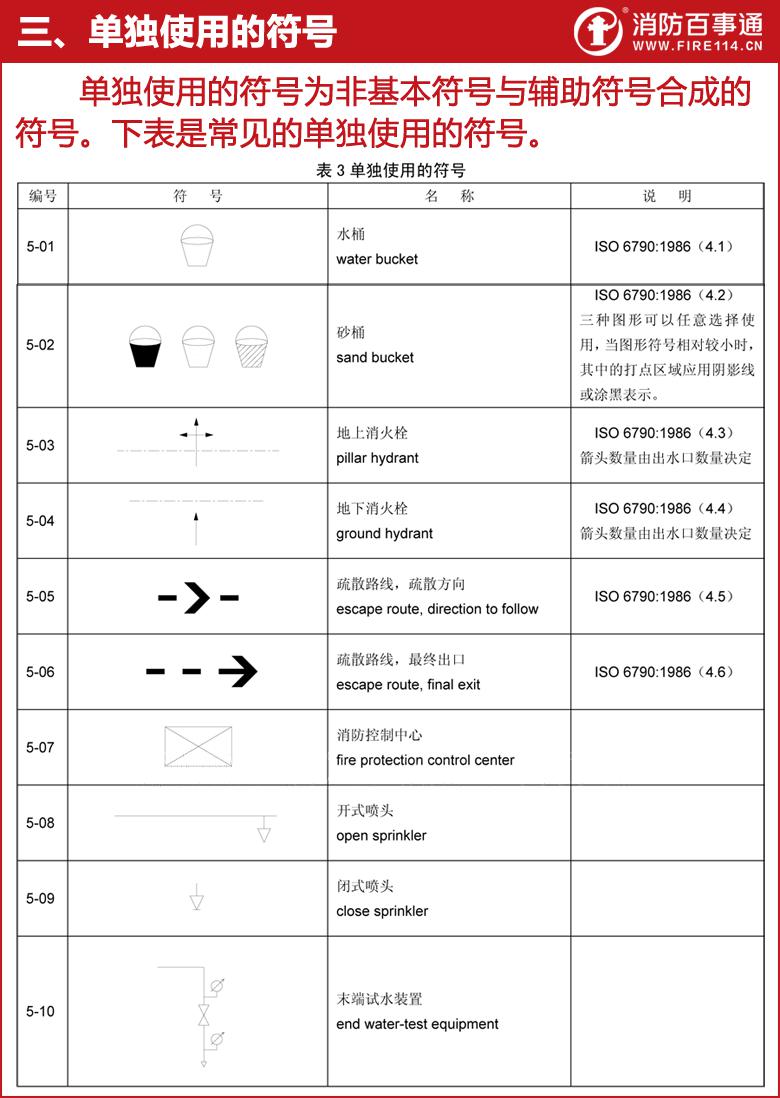

  附2:消防技术文件用消防设备图形符号
